Где применяют вихревые насосы и какие существуют особенности применения

Существуют разные типы насосов, позволяющие решать те или иные задачи. Вихревые агрегаты относятся к динамическим приспособлениям. Лопатки, размещённые на рабочем колесе, становятся основой, по которой циркулирует водяная среда. Выпускают несколько разновидностей оборудования, которые отличаются друг от друга по принципу работы и особенностям.

Устройство и принцип работы вихревого насоса

Для указанного приспособления основными рабочими инструментами становятся крыльчатки с лопатками, либо колёса. По сути, лопатки — то же самое, что лопасти. По отношению к колёсной оси место расположения деталей будет радиальным либо наклонным. Суть крыльчатки в том, что это диск, изготовленный из стали. Лопасти формируются за счёт ямок, которые вырезаются по внешней окружности этой детали. От этого легко понять, как работает вихревой насос.

Для корпусов выбирают только цилиндрическую форму. Колёса и лопасти вращаются внутри. Главное — чтобы минимальным оставалось расстояние между торцевой частью лопаток и стеновой поверхностью.

Принцип действия механизма описывают следующим образом:

1. Отверстие на входе всасывает жидкость.
2. Крыльчатка делает так, что появляется вихрь.
3. Устройства тратят не очень много энергии, но мощность потока достаточно серьёзная.
4. Результат — выброс жидкости из выходного патрубка, под большим давлением.

Патрубки, отвечающие за вход и выход, размещаются в верхней части насосов. Так жидкость самовсасывается, пока оборудование продолжает работать.

Специальные отличные каналы становятся обязательными для вихревых насосов. Они нужны, чтобы соединять друг с другом входное отверстие и выходной патрубок. Но между ними также присутствует специальная перегородка. За счёт этой части конструкции перекрывается минимум две лопасти. 0,2 миллиметра — стандартное расстояние между указанной деталью и колесом.

То есть, напор усиливается за счёт центробежной силы. Последняя, в свою очередь, формируется, когда движутся крыльчатки и жидкость внутри. Результат применения такой конструкции — увеличенное давление на выходе. Можно перекачивать даже некоторые разновидности газожидкостных веществ.

По размерам крыльчаток вихревые и центробежные насосы почти не отличаются друг от друга. Отличия отсутствует и в частоте оборотов. Но именно вихревые разновидности отличаются повышенной производительностью благодаря конструктивным особенностям. Как устроен вихревой насос, понять легко.

Классификация вихревых насосов

Существуют комбинированные модели, для монтажа в водной толще и на поверхности. Кроме того, выпускают закрытые и открытые разновидности конструкций. У каждого из вариантов свои особенности.

Открытые и закрытые

Пример — открыто-вихревые конструкции. Наличие удлинённой пластины становится главной отличительной чертой в данном случае. Сечение колеса у этих деталей меньше, чем диаметр у водостока. Но присутствует прямая связь только между кольцевыми каналами и отверстиями, отвечающими за напор.

Механизм точно относится к закрыто-вихревым, если есть пластина с небольшой длиной на колесе. При выборе мест расположения используют разные углы наклона. Характерно то, что диаметры у колёс и каналов в этом случае одинаковые. Первый дополнительно соединён с отверстиями, отвечающими за вход и выход.

Поэтому работа тоже осуществляется по-разному.

1. Если запускают насос открытого типа, то среда сразу же перемещается к рабочему пространству. После этого переходит к водостоку.
2. Движение идёт прямо к каналу, если устройство закрытое.

Итог — формирование потока, направленного к трубопроводу. Это общий принцип действия вихревого насоса.

О поверхностных, погружных моделях

Погружные разновидности помогают перекачивать материалы. Их ставят в жидкой среде. Подходят для жидкостей, степень вязкости у которых относительно невысокая. У поверхностных изделий тоже своё назначение. Это орошение земельных участков, системы водообеспечения. Их применяют для циркуляции воды, прошедшей фильтрацию.

Пластинчатые или шиберные

Особенно актуальными становятся для гидроприводов технологического оборудования. В данном случае характерна работа при давлении жидкости до 6,3 – 12,5 МПа. Объёмные разновидности гидромашин. Снабжаются двумя или несколькими пластинами, которые выполняют функцию вытеснителей.

Пластинчатые насосы бывают двукратного и однократного действия.

Где используют вихревые насосы?

Перекачивание воды — основная задача, для решения которой применяют оборудование. Но вещества газообразного типа транспортировать тоже допускается.

Устройства, помимо конструктивного исполнения, отличаются друг от друга возможностью работать с малым количеством воды. При этом напор сохраняет достаточный уровень.

Поэтому и сфера применения — объекты, где объём жидкости незначительный, но напор надо сохранить достаточно серьёзный. Это могут быть как бытовые цели, так и производство. Пример — автоматические системы подачи воды, орошения. Иногда подобные приспособления становятся компрессорами, которые повышают давление.

Вот варианты того, как оборудование применяют на практике:

1. Установки с котлами невысокой мощности.
2. АЗС, где перекачивают бензин, керосин.
3. Когда владельцы домов за городом организуют автоматизированные насосные станции и доступ к воде.

Насосы используют, чтобы транспортировать вещества с агрессивным составом в химическом плане. Изделие максимальное простое по конструкции. Поэтому можно применять материалы, отлично сопротивляющиеся вредным факторам. В том числе те, с которыми трудно осуществлять фигурное литьё.

Преимущества и недостатки применения

Наличие вихревого насоса https://energo1.com/catalog/promyshlennye_nasosy/vikhrevye_nasosy/ в системе гарантирует транспортировку жидкости в трубопровод без перебоев. Главное — учитывать, сколько именно ресурса потребляется за 1 час.

Технические характеристики вихревого насоса обеспечивают наличие следующих преимуществ:

1. Противоположный напор в трубопроводах не играет такую серьёзную роль.
2. Обслуживание не такое дорогое, как у аналогов. Ведь механизм этот максимально простой.
3. Глубина, с которой можно работать — до 15 метров. Но можно увеличить эту цифру, если применять эжектор.
4. Сочетание с газожидкостными смесями.
5. Жидкие среды всасываются самостоятельно.
6. Создание сильного напора, который превышает ту же характеристику, полученную от центробежных устройств. Хотя по частоте оборотов и размеру колёс приспособления почти не отличаются друг от друга.

К недостаткам относят только то, что абразивные вещества в окружающей среде наносят вред поверхности. Твёрдые примеси могут привести к тому, что насос быстрее изнашивается. Есть и другие характеристики, которые для некоторых могут оказаться очень важными.

1. Неспособность перекачивать воду с высокой вязкостью.
2. Общий коэффициент полезного действия в пределах 35–45%. Выпускают оборудование с высокой мощностью, но его использование нецелесообразно. Создаются интенсивные вихри с жидкостью, это приводит к серьёзной гидравлической потере. Механические повреждения со временем тоже проявляют себя.

Работа с артезианскими скважинами оптимальна для приспособлений. Тогда и результаты будут лучше. Но каждый сам решает, где применяют вихревой насос.

Популярные модели

Вот несколько разновидностей, которые не зря заслужили признание по всему миру.

Первый пример — BELAMOS TM10–60. Его характеристики описывают следующим образом:

1. Общий вес до 15 кг.
2. Установка вертикального типа.
3. Подходит только для воды без примесей.
4. С глубиной погружения до 30 метров.
5. Максимальный напор - 60 метров, производительность - 2,4 кубических метра жидкости каждый час.
6. Использование совместно с погружным колодцем.

По сравнению с надводными изделиями погружные отличаются низкими ценами. Но мощность у них часто больше, как и глубина, с которой непрерывно подаётся жидкость. Все детали выполняются из нержавеющей стали, качество сборки на высоте.

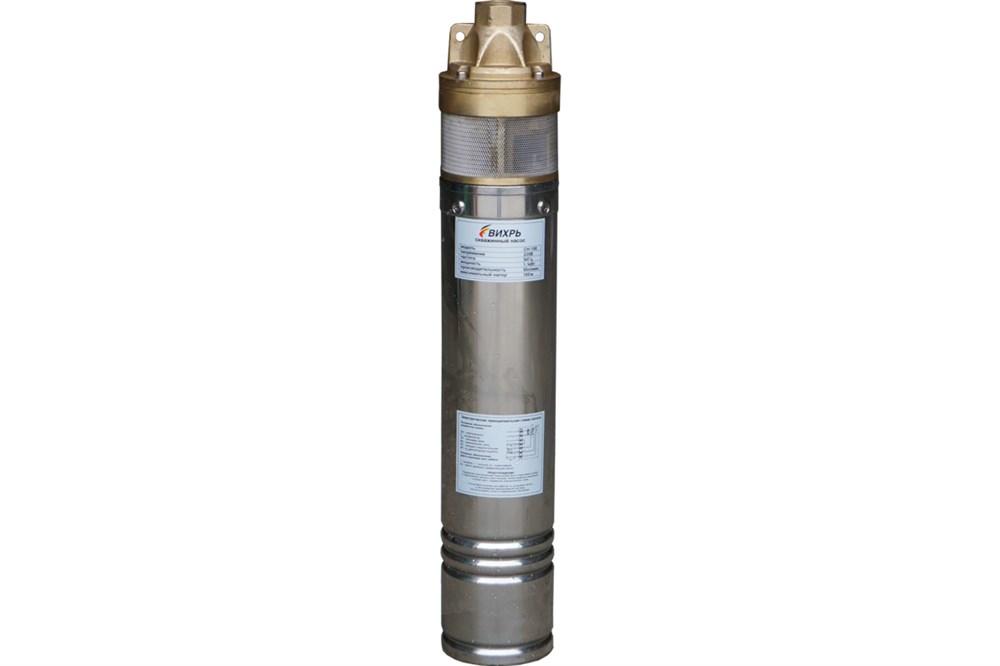

Ещё одна примечательная разработка — Вихрь СН-100 В.

1. Весит 10,8 килограмм.
2. С вертикальной установкой.
3. Только для очищенной воды.
4. Перепад высот до 100 метров и производительность 2,4 м3 в час.
5. Погружной колодец.

Такое устройство без проблем погружается на расстояние до 35 метров. Отличается хорошей производительностью. Помпа подаёт достаточное количество воды в дом, чтобы её хватило на все виды работ.

Выводы

Чтобы правильно выбрать устройство, надо учитывать не только объём перекачиваемой жидкости, но и мощность. Главное — чтобы технические характеристики устройства соответствовали условиям, в которых будет проходить эксплуатация. Важно заранее рассчитать напор. Здесь всё зависит от глубины горизонтальных трубопроводов, источника забора воды. Производители стараются указать важные сведения.
